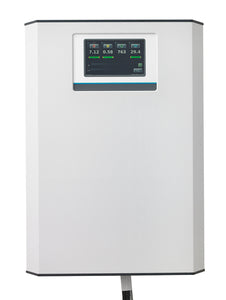

Der CPR Touch XL wurde speziell für das öffentliche Bad (ideal für z.B. Hotel- und Therapiebäder) und das anspruchsvolle Privatbad entwickelt, bei dem auf eine zuverlässige Einhaltung der Wasserqualität Wert gelegt wird.

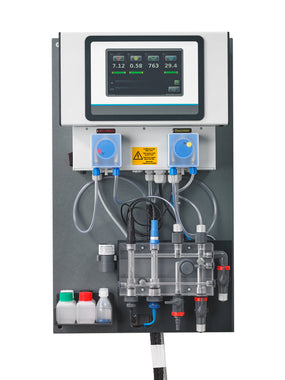

Es werden die Messgrößen freies Chlor, pH-Wert, Redoxspannung und Temperatur gemessen. Die Geräteserie CPR Touch XL entspricht den gängigen Schwimmbadnormen wie DIN, ÖNORM und SIA. Sicheres Ansprechen auf Veränderungen der Wasserqualität und sicheres Einhalten der gewünschten Desinfektionskraft durch großflächige, selbstreinigende Chlor- und Redox-Elektroden. Die Bedienung erfolgt über ein übersichtliches, bedienerfreundliches 7“ Touch-Grafikdisplay. Das System wird auf einer Montageplatte vormontiert und stückgeprüft ausgeliefert. Ein einfacher, schneller Einbau ist gewährleistet.
Klassifizierung gemäß EN 17645 für Privatbäder
Technische Daten
| Elektrischer Anschluss | 230 V/AC 50 Hz |
| Anschlussleistung | 8 W |
| Stromaufnahme max. | 2 A |
| Größe | B 48 cm x H 67 cm x T 17 cm |
| Gewicht | ca. 12 kg |
| Dosiertechnik (Gerätetyp CPR Touch XL) | 2 S - zwei integrierte Dosierpumpen / 1S oCl mPH - eine integrierte Dosierpumpe / 1S mCl oPH - eine integrierte Dosierpumpe / OS - ohne integrierte Dosierpumpe |
| Schlauchpumpe Chlor Dosierleistung 2,5 l/h* | 2S / 1S mCl oPH |
| Schlauchpumpe pH Dosierleistung 1,2 l/h* | 2S / 1S oCl mPH |
| Steuerausgang externe Dosiersysteme | 1S oCl mPH - 1 x 230 V für Inline-Elektrolyse oder Dosierlinie GR Plus / 1S mCl oPH - 1 x 230 V für externe pH Dosiersysteme / OS - 2 x 230 V |
Lieferumfang
Regeltechnik
- Farbiges 7“ Touch-Grafikdisplay in Gehäuse für Anzeige der Messwerte und des Gerätestatus
- Störungen und Alarme werden mit selbsterklärenden Icons dargestellt
- Alle Regelparameter zur optimalen Anpassung an den Pool einstellbar
- Mit integrierter Funktionsprüfung der Ein- & Ausgänge
- Proportionale Regelcharakteristik zum sicheren Einhalten der gewählten Sollwerte
- Anfahrautomatik mit pH-Vorrangdosierung
- Niveauüberwachung für Chemikaliengebinde
- Eingang für externe Freigabe, Hochchlorung, ECO-Betrieb
- Alarmrelais mit potentialfreiem Wechselkontakt
- Relais zur Heizungssteuerung 230V
- Bedienungssprache in Deutsch und Englisch
- Messwert- und Ereignisspeicher (Datenlogging)
- Schnittstellen: Modbus TCP, USB für Datenexport

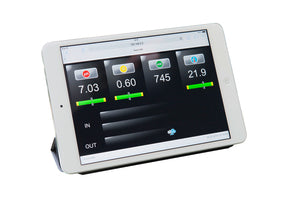

- Fernanzeige & Fernzugriff über browserfähiges Endgerät (z.B. Smartphone, Tablet, PC - Endgerät nicht im Lieferumfang): Anzeige der Messwerte, aktuellen Betriebszustände, eingetretene Störungen und Alarme. Einstellung der Regel- und Betriebsparameter
Messzelle
- Kompakter Acrylglasblock zur Aufnahme der Elektroden, Dosierventile und Durchflussregulierung
- Chlorelektrode potentiostatisch bestehend aus: großflächiger, selbstreinigender Goldronde und Gegenelektrode mit Bezugssystem Ag/AgCl
- Redoxelektrode mit großflächiger, selbstreinigender Platinronde
- Temperaturfühler für Temperaturmessung
- Durchflussüberwachung mit Abschaltung bei Wassermangel
Dosiertechnik (Details siehe technische Daten)
- Dosierung mit selbstansaugenden Schlauchdosierpumpen
- Dosierung des Desinfektionsmittels und der pH-regulierenden Chemikalie direkt in das durchströmende Messwasser
- Sauggarnituren mit Leermelder
Zubehör (inkl.)
- 10 m Messwasserleitung PE 6 x 1
- 7 m Dosierleitung PTFE 6 x 1
- Pufferlösungen pH7, pH4, Redox 468 mV
- Elektrodenreiniger, destilliertes Wasser
- Reinigungsperlen und ein Dichtungssatz
- 2 PVC-Kugelhähne 1/2“ mit Tauchrohr
- Vorfilter zur Wandmontage
